CAD如何导出图片：详细步骤与技巧
在设计和工程领域，CAD（计算机辅助设计）软件是不可或缺的工具。完成设计后，有时需要将CAD文件导出为图片格式，以便在文档、报告或网页中使用。本文将详细介绍如何在常见的CAD软件中导出图片，并提供一些实用技巧。
一、AutoCAD导出图片步骤

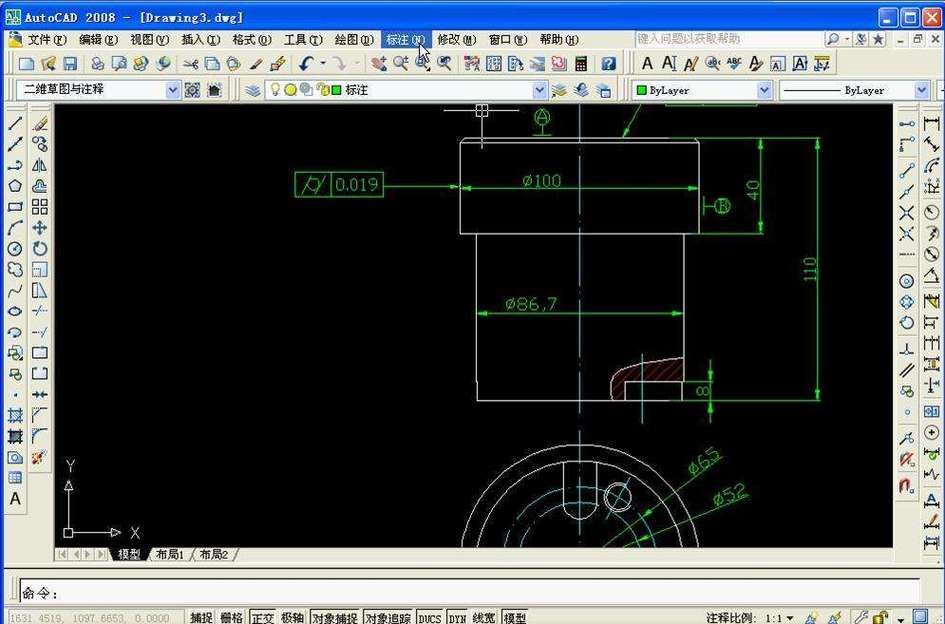

- 打开AutoCAD文件：首先，启动AutoCAD软件并打开你想要导出为图片的DWG或DXF文件。
- 设置打印区域：选择“文件”菜单中的“打印”选项，或者使用快捷键Ctrl+P。在弹出的打印对话框中，选择“打印范围”为“窗口”，然后使用鼠标在绘图区域选择你想要导出的部分。
- 选择打印机/绘图仪：在打印对话框中，点击“打印机/绘图仪”下拉菜单，选择“PublishToWeb JPG.pc3”或类似的JPEG导出选项。如果没有这个选项，你可能需要安装或配置一个支持图片导出的绘图仪。
- 设置打印样式表：选择适当的打印样式表，以确保导出的图片颜色、线宽等符合你的要求。
- 设置图片分辨率和尺寸：在打印对话框的“图纸尺寸”和“打印比例”选项中，你可以设置导出图片的分辨率和尺寸。一般来说，分辨率越高，图片质量越好，但文件大小也会相应增加。
- 导出图片：点击“确定”按钮开始导出过程。AutoCAD会将选定的区域导出为JPEG图片，并保存到你指定的位置。
二、SolidWorks导出图片步骤
- 打开SolidWorks文件：启动SolidWorks软件并打开你想要导出为图片的零件、装配体或工程图文件。
- 选择导出选项：点击“文件”菜单，选择“另存为”>“图像”。在弹出的对话框中，选择你想要导出的图片格式（如JPEG、PNG等）。
- 设置导出选项：在“另存为图像”对话框中，你可以设置图片的分辨率、尺寸、背景颜色等选项。确保这些设置符合你的需求。
- 导出图片：点击“保存”按钮开始导出过程。SolidWorks会将当前视图导出为图片，并保存到你指定的位置。
三、实用技巧
- 优化图片质量：在导出图片之前，可以通过调整CAD软件中的视图设置、图层属性等来优化图片质量。例如，隐藏不必要的图层、调整线宽和颜色等。
- 使用截图工具：如果CAD软件没有直接导出图片的功能，或者导出的图片质量不满足要求，你可以使用系统自带的截图工具（如Windows的Snipping Tool或Mac的Screenshot）来截取CAD窗口中的图像。
- 后期处理：导出图片后，可以使用图像处理软件（如Photoshop、GIMP等）进行进一步的编辑和优化，如裁剪、调整亮度对比度、添加文字说明等。
总结
导出CAD图片是一个简单但重要的过程，它可以帮助你将设计成果以更直观的方式展示给他人。通过遵循上述步骤和技巧，你可以轻松地将CAD文件导出为高质量的图片。
