CAD图框模板：设计、应用与自定义指南

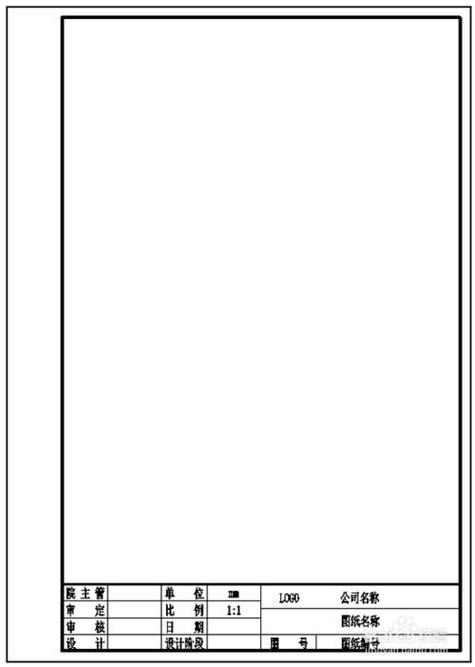

在计算机辅助设计（CAD）领域，图框模板是确保设计文档专业性和一致性的关键元素。它不仅为图纸提供了标准化的边框，还包含了标题栏、比例尺、图例等关键信息，有助于提升设计交流的效率。本文将深入探讨CAD图框模板的设计原则、应用方法以及自定义技巧，帮助设计师更好地利用这一工具。
一、CAD图框模板的设计原则
设计CAD图框模板时，应遵循以下原则以确保其有效性和实用性：
- 标准化：遵循行业或企业内部的标准，确保图框尺寸、字体、线条样式等一致。
- 清晰性：标题栏信息应清晰可读，包括项目名称、设计者、日期等关键信息。
- 可扩展性：设计时应考虑未来可能添加的信息，如修订记录、审批签名等。
- 美观性：虽然实用性是首要考虑，但美观的图框也能提升文档的整体印象。
二、CAD图框模板的应用方法
应用CAD图框模板时，可以按照以下步骤进行：
- 选择或创建模板：根据项目需求选择合适的模板，或根据设计原则自定义模板。
- 插入模板：在CAD软件中打开新文档，将图框模板作为块或外部参照插入。
- 填写信息：在标题栏中填写项目相关信息，确保准确无误。
- 调整布局：根据需要调整图纸比例、视图布局等，确保图纸内容在图框内合理分布。
- 保存与导出：完成设计后，保存文档并导出为所需的格式，如DWG、PDF等。
三、CAD图框模板的自定义技巧
自定义CAD图框模板可以满足特定项目的需求，以下是一些实用的技巧：
- 使用属性块：将标题栏中的信息字段创建为属性块，方便批量修改和更新。
- 动态图框：利用CAD软件的动态块功能，创建可根据图纸内容自动调整大小的图框。
- 图层管理：合理设置图层，将图框元素（如边框、标题栏、图例等）分别放置在不同图层上，便于管理和修改。
- 自动化脚本：编写或利用现有脚本自动化图框模板的插入和信息填写过程，提高工作效率。
案例分享
某建筑设计公司采用自定义CAD图框模板，通过属性块实现标题栏信息的快速填写和更新。同时，他们利用动态图框功能，确保不同比例的图纸都能完美适配图框，大大提升了设计文档的规范性和美观性。
总之，CAD图框模板是设计师不可或缺的工具之一。通过遵循设计原则、掌握应用方法以及运用自定义技巧，设计师可以创建出既符合标准又满足项目需求的图框模板，从而提升设计工作的效率和质量。
